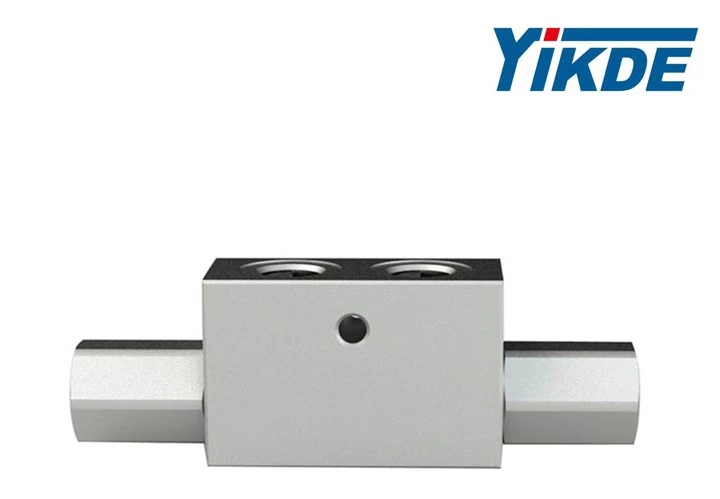

Kontrolní ventil s dvojím pilotem
Zavedení
Pilotní kontrolní ventily (PO kontrolní ventily) se obvykle používají k udržení tlaku ve válci v případě poklesu tlaku nebo úplné ztráty tlaku . Hydraulický kontrolní ventil zamkne olej v zařízení, dokud nebude pilotní signál napájen, v době, kdy se ventil otevírá a olej evakuuje .
K blokování válce v obou směrech se používá ventil s duálním pilotem . Flow je volný v jednom směru a zablokován v opačném směru, dokud není aplikován tlak pilota . Používají se na dvojité herecké válce . umístění portů na tomto modelu, než je standardní verze (Vbpde) .
Funkce
Dvojitý pilotní zpětný ventil se skládá ze dvou zpětných ventilů sestavených v sérii. To používá dva provozní principy: za prvé, jeden zpětný ventil bude stále fungovat, i když je druhý zaseknutý dokořán. Za druhé, uzavření jednoho ventilu snižuje tlakový rozdíl přes druhý, což umožňuje spolehlivější utěsnění a vyhýbá se i menšímu úniku.
Materiál a funkce
Tělo: zinková ocel;
Vnitřní části: tvrzená a mletá ocel;
Těsnění: Standard Buna n;
Typ popopetu: jakýkoli únik;
Instalace

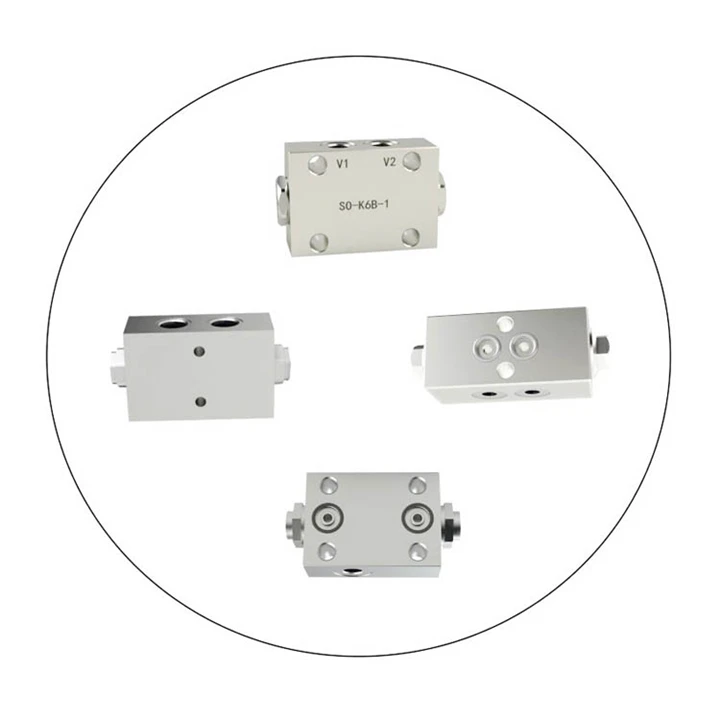

Připojte porty pohonu, které mají být ovládány k C1 a C2, a připojte tlakový průtok k V1 a V 2. Když je tlak aplikován na port V2, ventil umožňuje tok z portu C1 do V1 a podobně, když je tlak aplikován na portu V1, to umožňuje průtok z portu C2 do V2
